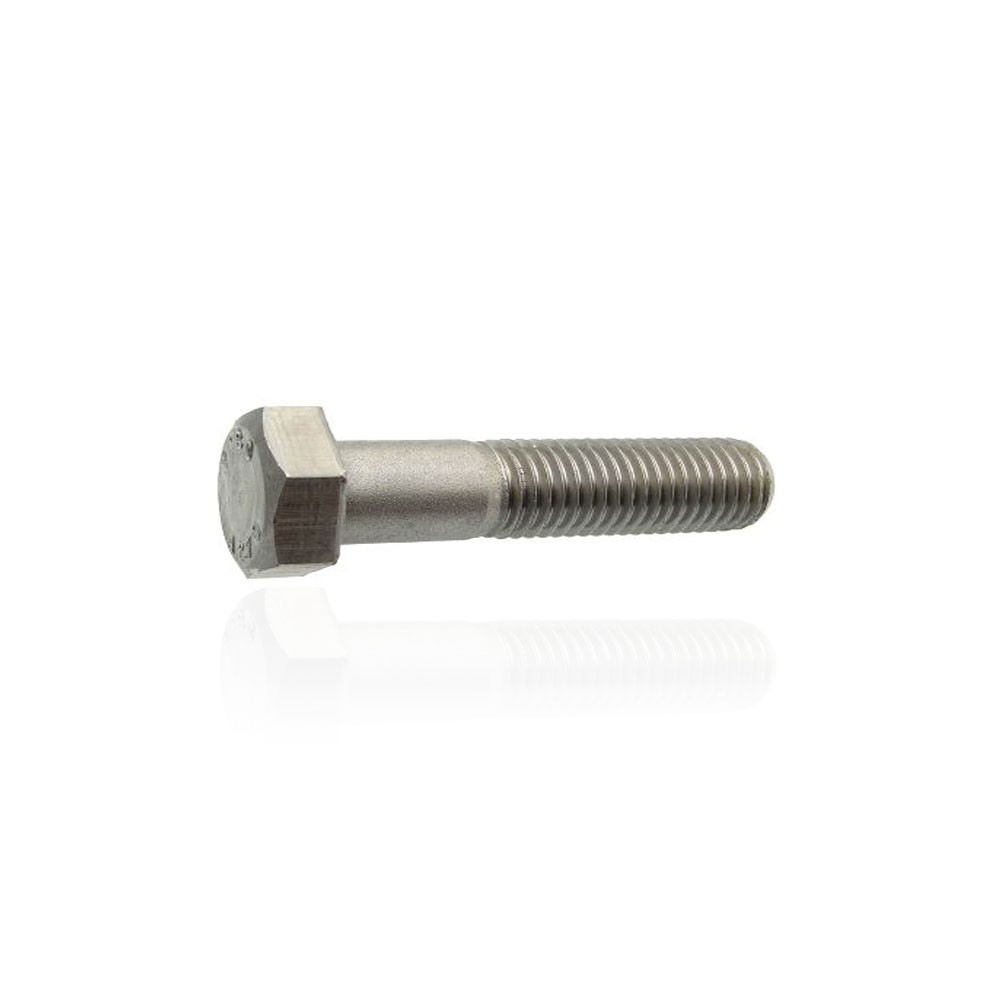

Vis métaux TH 10X90 tête hexagonale inox A2 filetage partiel
42,93 €
TTC
Détails produit
DIN 931 / ISO 4014 - La vis à métaux TH 10X90 en inox A2 ou corps de boulon est très utilisée en boulonnerie, partiellement filetée elle permet de s'adapter parfaitement au trou de perçage de diamètre équivallent.
Quel outillage pour vis métaux 10X90 ?
Grâce à son empreinte hexagonale standard, elle est utilisable avec le plus grand standards de clés, plates, à cliquet, à douille, mixtes et clés à molette.
Quelles dimensions: vis inox A2 filetage partiel 10X90 ?

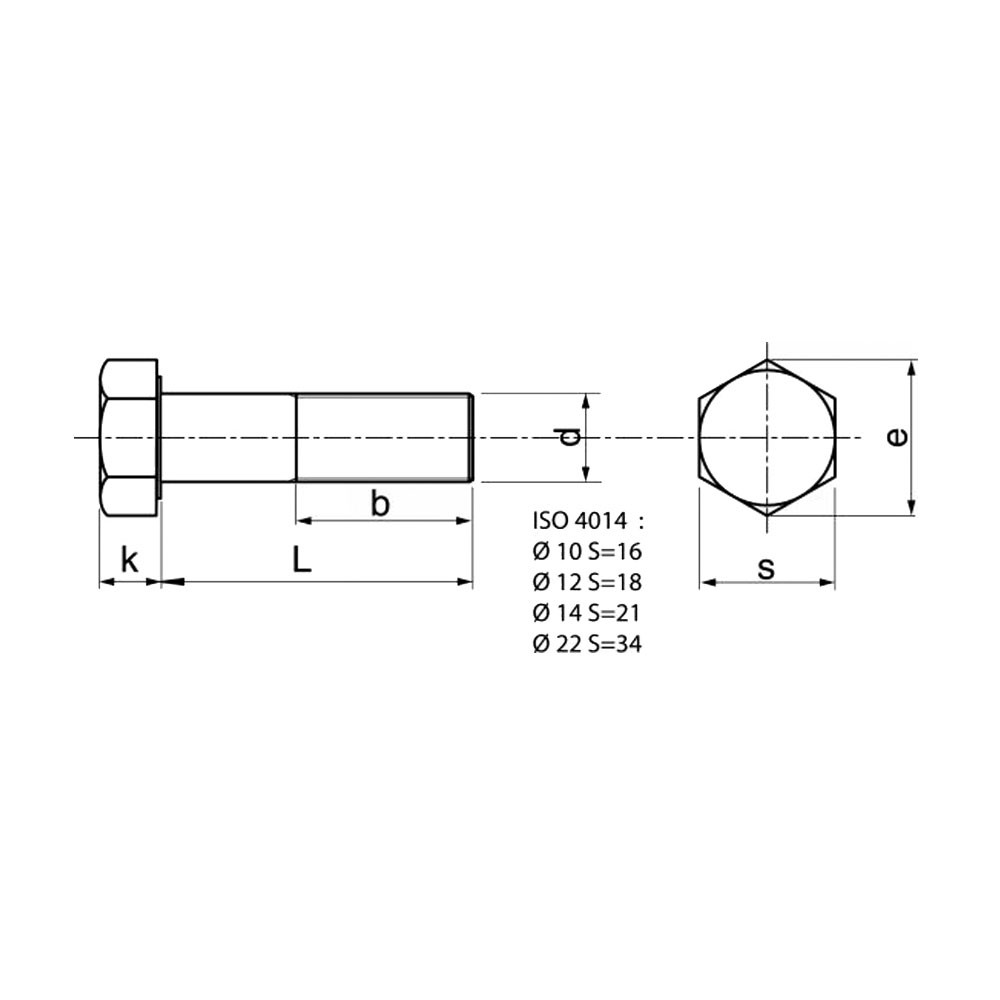

Le tableau ci dessous représente les dimentions exactes des vis inox A2 à tête hexagonale, d étant le diamètre de la vis, e le plus grand diamètre de la tête de vis, k la hauteur de la tête de vis, s la taille de la clé à utiliser, et b la longueur du filetage et L la longueur de la vis filetage + partie non filetée

| d | M5 | M6 | M8 | M10 | M12 | M14 |
|---|---|---|---|---|---|---|
| e | 8.79 | 11.05 | 14.38 | 18.9 | 21.1 | 24.49 |
| k | 3.5 | 4 | 5.3 | 6.4 | 7.5 | 8.8 |
| s | 8 | 10 | 13 | 17 | 19 | 22 |
| L< ou = 125 : b | 16 |
18 | 22 | 26 | 30 | 34 |
| 125 < L < ou = 200 : b | 22 | 24 | 28 | 32 | 36 | 40 |
| L > 200 : b | - | - | 41 | 45 | 49 |
53 |
| d | M16 | M18 | M20 | M22 | M24 | M27 |
|---|---|---|---|---|---|---|
| e | 26.75 | 30.14 | 33.53 | 35.72 | 39.38 | 45.2 |
| k | 10 | 11.5 | 12.5 | 14 | 15 | 17 |
| s | 24 | 27 | 30 | 32 | 36 | 41 |
| L< ou = 125 : b | 38 |
38 | 46 | 50 | 54 | 60 |
| 125 < L < ou = 200 : b | 44 | 44 | 52 | 56 | 60 | 66 |
| L > 200 : b | 57 | 57 | 65 | 69 | 73 |
79 |
| d | M30 | M33 | M36 | - | - | - |
|---|---|---|---|---|---|---|
| e | 50.85 | 55.37 | 60.79 | - | - | - |
| k | 18.7 | 21 | 22.5 | - | - | - |
| s | 46 | 50 | 55 | - | - | - |
| L< ou = 125 : b | 66 |
72 | 78 | - | - | - |
| 125 < L < ou = 200 : b | 72 | 78 | 84 | - | - | - |
| L > 200 : b | 85 | 91 | 97 | - | - | - |
Général
- Référence —
Caractéristiques
- Diamètre en mm 10
- Longueur en mm 90
- Composition Inox A2
- Empreinte Tête hexagonale
- Catégorie Vis pour métaux
- Filetage Filetage partiel
- Norme DIN 931, ISO 4014
Références spécifiques
- EAN-13 : 3604880003167
