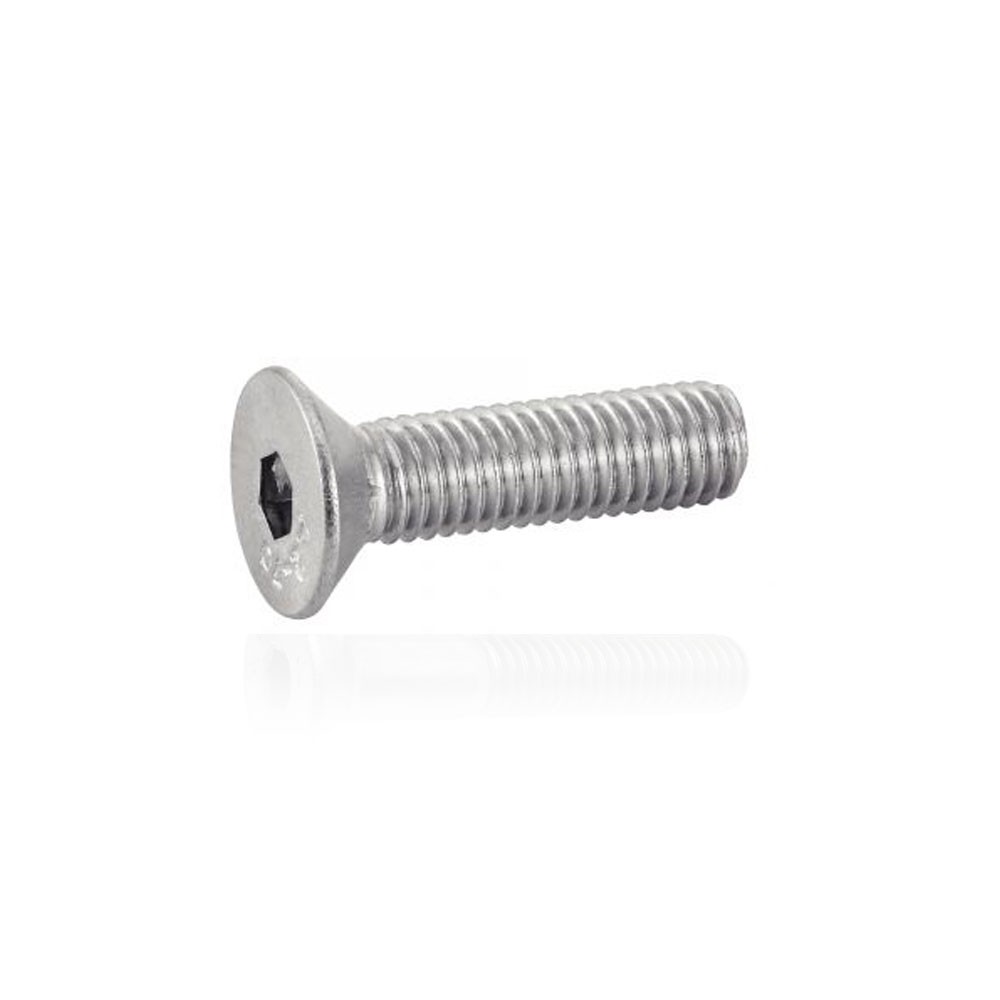

Agrandir l'image Vis métaux FHC 5X60 tête fraisee 6 pans creux Inox A4
DIN 7991, ISO 10642 - La vis inox A4 FHC 5X60 mm tête fraisée 6 pans creux et son empreinte hexagonale creuse est spécialement conçue pour offir un couple exeptionnel grâce à ses 6 surfaces en contact empêchant la clé de glisser grâce à un centrage idéal. La tête fraisée aide au centrage des pièces de fixation.
Quel outillage pour vis six pans creux 5X60 ?
La tête fraisée et son empreinte 6 pans creux est prévue pour être utilisée avec des clés Allen en forme de L aussi appelées clés BTR ou HC (pour Hexagonale Creuse ou HexaCave) . Pour les visseuses on utilisera des embouts BTR ou Allen correspondant.
Quelles dimensions: vis inox A4 tête fraisée 5X60 ?
Ce tableau propose toutes les cotes des vis inox A4 six pans creux : d est le diamètre de la vis, dk le diamètre de la tête de vis, α l'angle du cône de la tête de vis, s la taille de la clé Allen ou BTR correspondante, e la plus grande largeur de l'empreinte, t la profondeur de l'empreinte, et L la longueur de la vis.
| d | M2,5 | M3 | M4 | M5 | M6 |
|---|---|---|---|---|---|
| dk max | 5 | 6.72 | 8.96 | 11.2 | 13.44 |
| dk min | - | 5.54 | 7.53 | 9.43 | 11.34 |
| e | 1.7 | 2.303 | 2.873 | 3.443 | 4.583 |
| s | 1.5 | 2 | 2.5 | 3 | 4 |
| t | 1.2 | 1.1 | 1.5 | 1.9 | 2.2 |
| α | - | 90° | 90° | 90° | 90° |
| d | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|
| dk max | 17.92 | 22.4 | 26.88 | 33.6 | 40.32 |
| dk min | 15.24 | 19.22 | 23.12 | 29.01 | 36.05 |
| e | 5.723 | 6.863 | 9.149 | 11.429 | 13.716 |
| s | 5 | 6 | 8 | 10 | 12 |
| t | 3 | 3.6 | 4.3 | 4.8 | 5.6 |
| α | 90° | 90° | 90° | 90° | 90° |
| Norme | DIN 7991, ISO 10642 |
| Diamètre en mm | 5 |
| Longueur en mm | 60 |
| Composition | Inox A4 |
| Empreinte | 6 pans creux |
| Catégorie | Vis pour métaux |
| Filetage | Filetage partiel |
| Code Barre | 3604880047758 |
Avis clients
Jean-Marc D.
Publié le 17/04/2023 à 17:44 (Date de commande : 12/01/2023)Elles étaient sensées être partiellement filetées comme décrit sur le site. J’ai reçu des vis totalement filetées.
Réponse du marchandBonjour, Nous sommes navrés d'apprendre que les produits reçus ne correspondent pas à ce que vous avez commandé. Nous pouvons envisager un remboursement de vos pièces à condition que celles-ci ne soient pas ouvertes ou utilisées. Merci de nous tenir informé. Cordialement, L'équipe Lavisserie
