16,18 €
TTC
La boite de

Détails produit

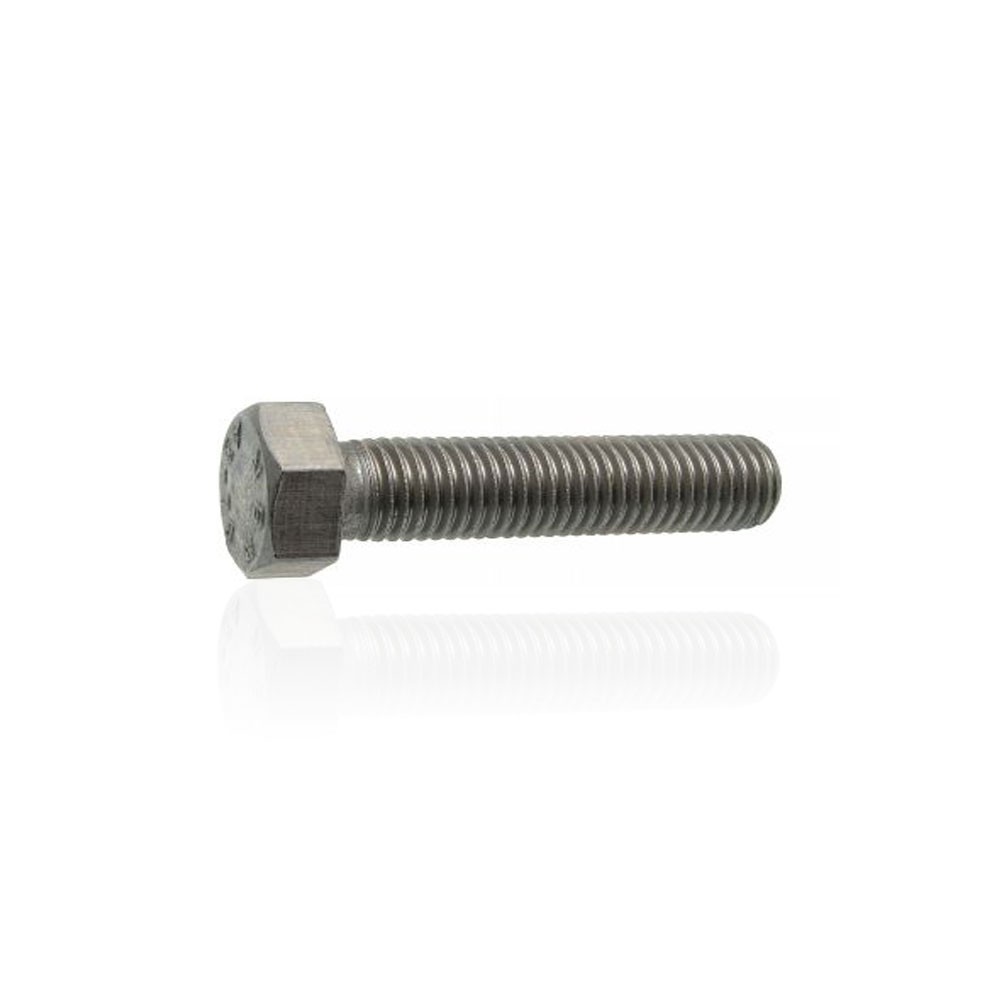

DIN 933 / ISO 4017 - La vis à métaux TH "5X30" en inox A2 la plus utilisée en boulonnerie, de tête hexagonale elle est filetée sur toute la longueur de la vis

Quel outillage pour vis métaux 5X30 ?

Son empreinte standard lui permet d'être utilisé avec une large gamme de clés, des clés plates classiques, clés à cliquet, clés à douille, clés mixtes et clés à molette

Quelles sont les dimensions de vis inox A2 5X30

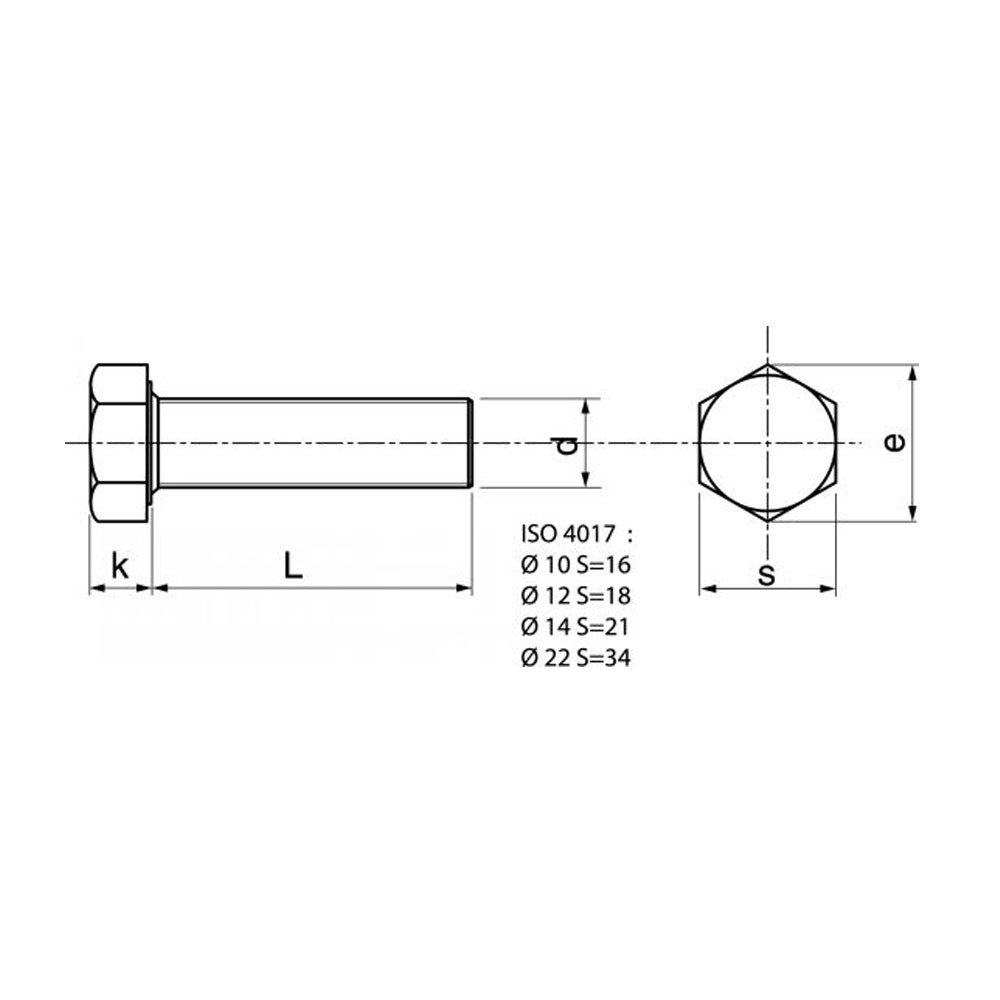

ce tableau présente les dimensionnement des vis à métaux TH en inox A2, d représente le diamètre du pas de vis, e le plus grand diamètre de la tête de vis, k la hauteur de la tête de vis, s la taille de la clé à utiliser en mm, et Pas le pas de vis ou écart entre chaque filet.

dimensions vis hexagonale Inox A2 5X30

dM2M2,5M3M4M5M6
e 4.32 5.45 6.01 7.66 8.79 11.05
k 1.4 1.7 2 2.8 3.5 4
s 4 5 5.5 7 8 10
Pas 0.4 0.45 0.5 0.7 0.8 1



dM8M10M12M14M16M18
e 14.38 18.9 21.10 24.49 26.75 30.14
k 5.3 6.4 7.5 8.8 10 11.5
s 13 17 19 22 24 27
Pas 1.25 1.5 1.75 2 2 2.5



dM20M22M24M27M30M36
e 33.53 35.72 39.98 45.2 50.85 60.79
k 12.5 14 15 17 18.7 22.5
s 30 32 36 41 46 55
Pas 2.5 2.5 3 3 3.5 4

Général

  • Référence —

Caractéristiques

  • Diamètre en mm 5
  • Longueur en mm 30
  • Composition Inox A2
  • Empreinte Tête hexagonale
  • Catégorie Vis pour métaux
  • Filetage Entièrement fileté
  • Norme DIN 933, ISO 4017

Références spécifiques

  • EAN-13 : 3604880000333
