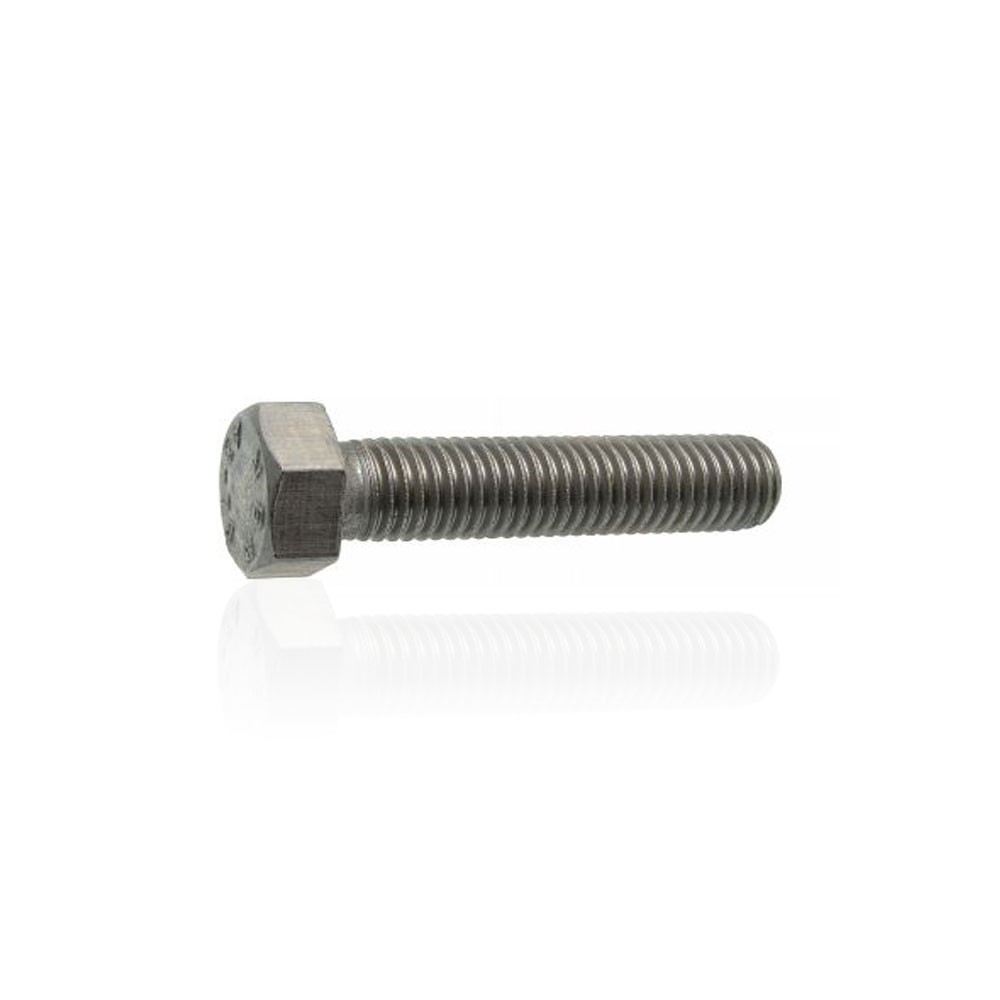

Vis métaux TH 10X50 Inox A4 tête hexagonale filetée
Détails produit
DIN 933 / ISO 4017 - La vis à métaux TH 10X50 est principalement utilisée en extérieur mais aussi en milieux agressifs et marins. Conçue en inox A4, c'est la vis la plus utilisée en boulonnerie extérieure, tête hexagonale filetée sur toute la longueur de la vis.
Quel outillage pour vis métaux 10X50 ?
Son empreinte standard lui permet d'être utilisé avec une large gamme de clés, des clés plates classiques, clés à cliquet, clés à douille, clés mixtes et clés à molette
C'est la vis la plus standard, toutes les clés classiques sont adaptées, clés plates, à douille, à cliquet, clés mixtes et clés à molette. Pensez à commander l'écrou assorti
Quelles sont les dimensions de vis inox A4 10X50 ?

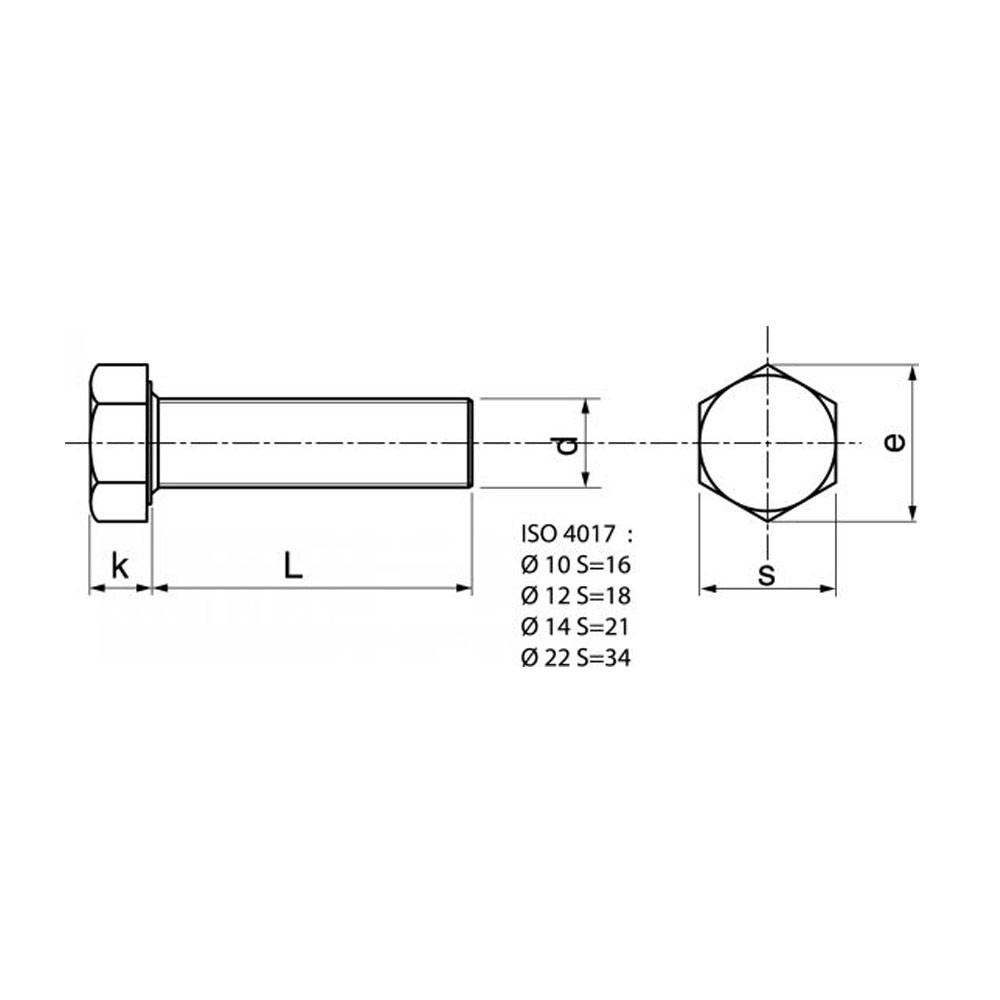

Vous trouverez ici un tableau représentant le dimentionnement des vis inox A4 pour métaux, d représente le diamètre du pas de la vis, e le plus grand diamètre de la tête de vis, k la hauteur de la tête de vis, s la taille de la clé à utiliser en mm, et Pas le pas de vis ou l'écart entre chaque filet.

| d | M2 | M2,5 | M3 | M4 | M5 | M6 |
|---|---|---|---|---|---|---|
| e | 4.32 | 5.45 | 6.01 | 7.66 | 8.79 | 11.05 |
| k | 1.4 | 1.7 | 2 | 2.8 | 3.5 | 4 |
| s | 4 | 5 | 5.5 | 7 | 8 | 10 |
| Pas | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 |
| d | M8 | M10 | M12 | M14 | M16 | M18 |
|---|---|---|---|---|---|---|
| e | 14.38 | 18.9 | 21.10 | 24.49 | 26.75 | 30.14 |
| k | 5.3 | 6.4 | 7.5 | 8.8 | 10 | 11.5 |
| s | 13 | 17 | 19 | 22 | 24 | 27 |
| Pas | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| d | M20 | M22 | M24 | M27 | M30 | M36 |
|---|---|---|---|---|---|---|
| e | 33.53 | 35.72 | 39.98 | 45.2 | 50.85 | 60.79 |
| k | 12.5 | 14 | 15 | 17 | 18.7 | 22.5 |
| s | 30 | 32 | 36 | 41 | 46 | 55 |
| Pas | 2.5 | 2.5 | 3 | 3 | 3.5 | 4 |
Général
- Référence —
Caractéristiques
- Diamètre en mm 10
- Longueur en mm 50
- Empreinte Tête hexagonale
- Catégorie Vis pour métaux
- Filetage Entièrement fileté
- Norme DIN 933, ISO 4017
Références spécifiques
- EAN-13 : 3604880043231
