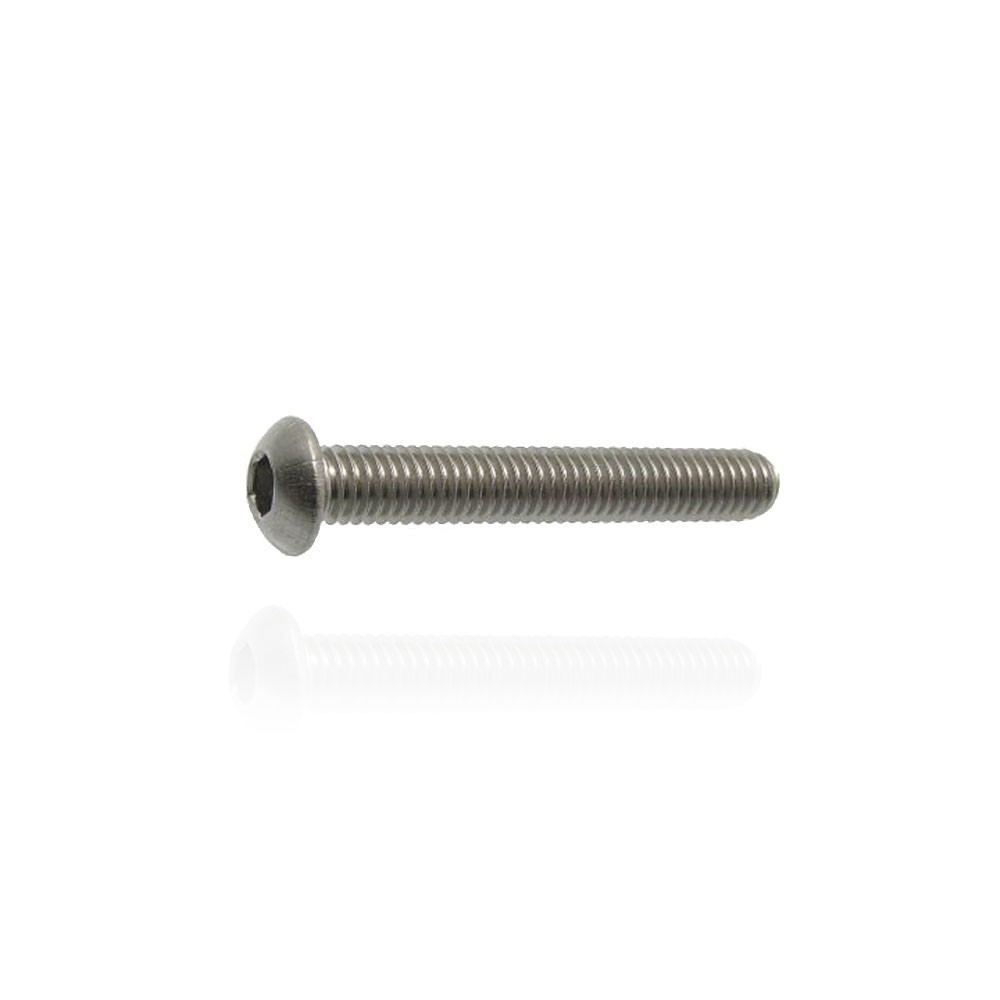

Vis métaux BHC 5X16 tête bombée 6 pans creux Inox A2
Détails produit
ISO 7380 - La vis inox A2 BHC 5X16 mm à tête bombée empreinte six pans creux est un standard en métalerie, en tôlerie et dans les meubles en kits. Sa tête bombée avec empreinte hexagonale 6 pans creux permet un centrage parfait de l'outil et empêche la clé de glisser, favorisant le couple.
Quel outillage pour vis six pans creux 5X16 mm ?
La tête bombée avec son empreinte hexagonale creuse est faite pour être utilisée avec des clés BTR aussi appelées HC (hexagonale creuse ou HexaCave) ou encore clé Allen. Pour un usage mécanique on utilisera les embouts BTR ou Allen avec une visseuse dévisseuse par exemple.
Quelles dimensions: vis inox A2 tête bombée 5X16 ?

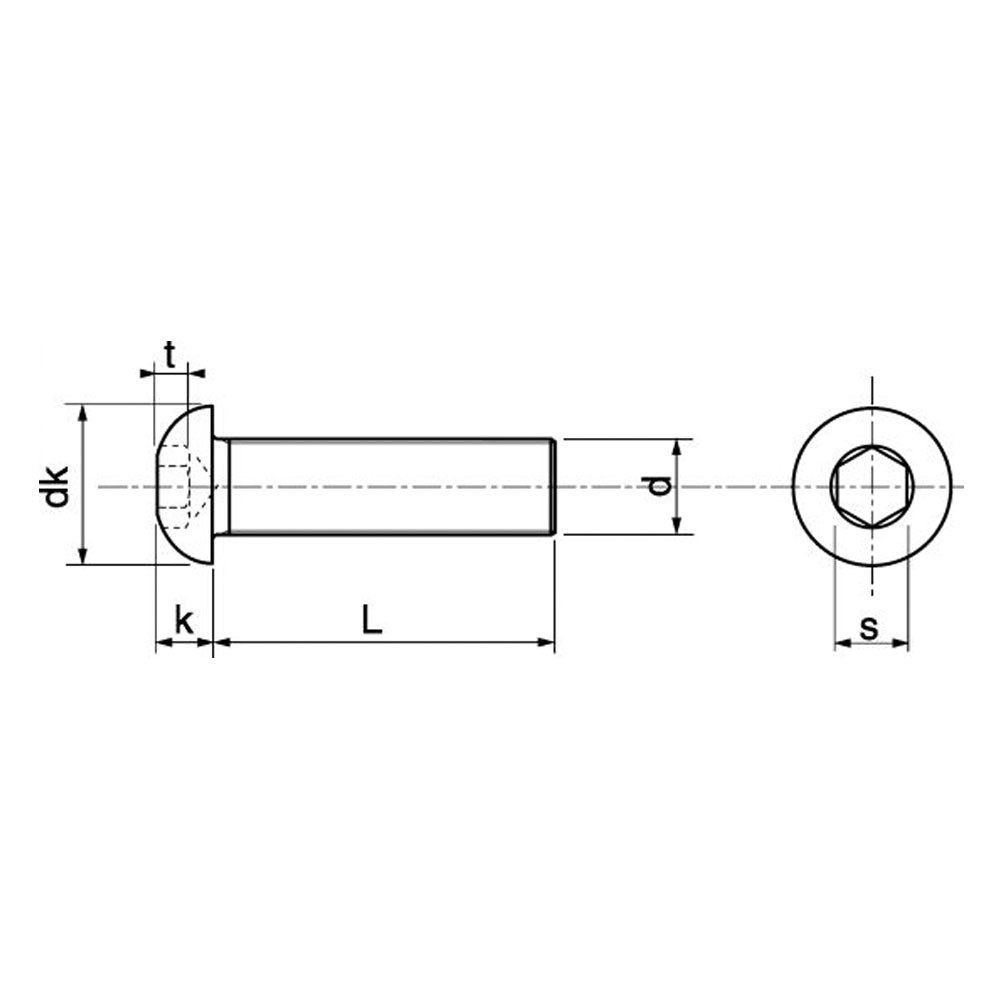

Le tableau ci dessous présente toutes les cotes des vis à tête bombée en inox A2 : d est le diamètre de la vis, dk le diamètre de la tête de vis, t la profondeur de l'empreinte, s la taille de la clé Allen ou BTR correspondante, et L la longueur de la vis.

| d | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|
| dk max | 5.7 | 7.6 | 9.5 | 10.5 | 14 | 17.5 | 21 |
| k max | 1.65 | 2.2 | 2.75 | 3.3 | 4.4 | 5.5 | 6.6 |
| s | 2 | 2.5 | 6 | 4 | 5 | 6 | 8 |
| t | 1.03 | 1.3 | 1.56 | 2.08 | 2.6 | 3.12 | 4.16 |
Général
- Référence —
Caractéristiques
- Diamètre en mm 5
- Longueur en mm 16
- Composition Inox A2
- Empreinte 6 pans creux
- Catégorie Vis pour métaux
- Filetage Entièrement fileté
- Code Barre 3604880008025
- Norme ISO 7380
Références spécifiques
- EAN-13 : 3604880008025
