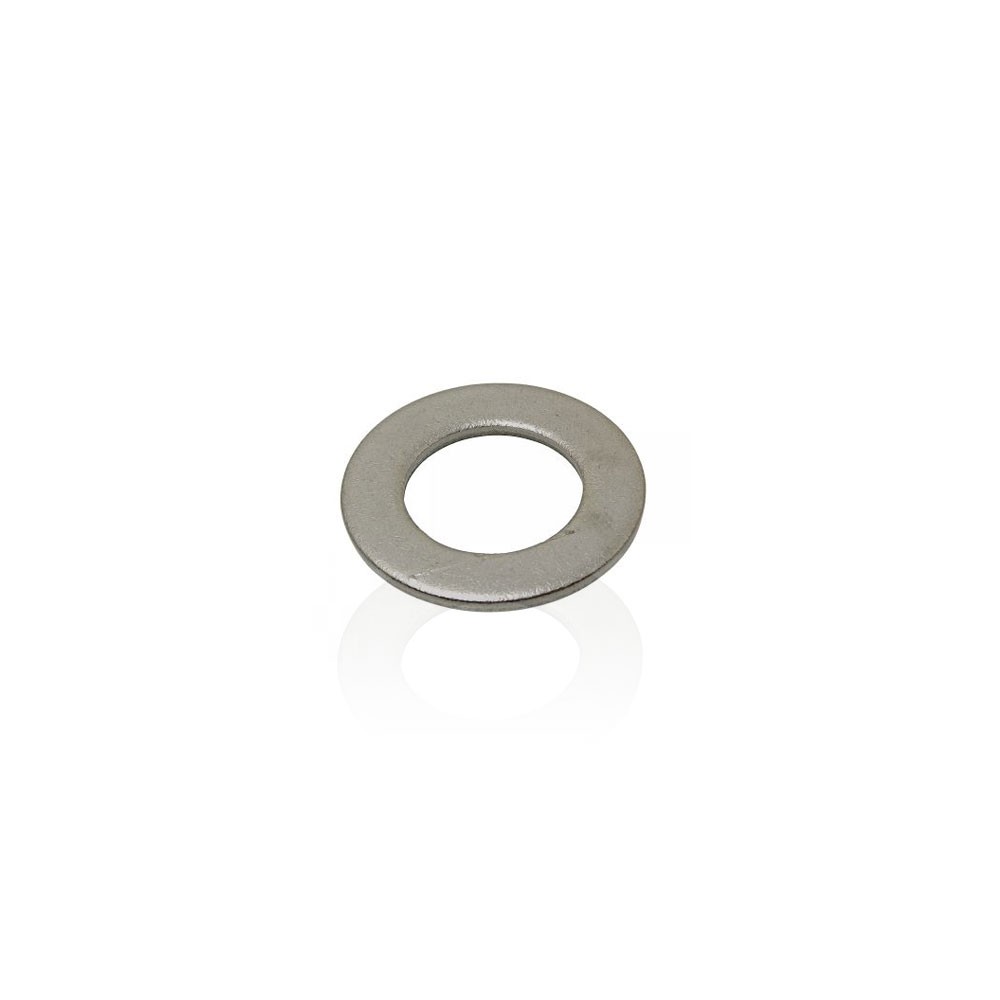

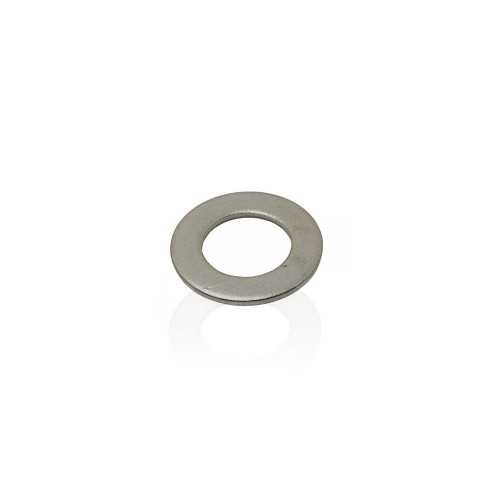

Rondelle plate étroite Z Ø M14 mm en inox A4
Détails produit
NFE 25513-25514 - La rondelle inox A4 plate étroite aussi appelée Type Z de diamètre 14mm est le plus souvent utilisée en mécanique avec des vis où la taille de tête est réduite ou encore pour réduire l'empreinte de la rondelle sur la pièce.
Quelle vis utiliser avec la rondelle plate type Z - 14 ?
La rondelle plate étroite Z est utilisée en boulonnerie avec des vis à métaux tête hexagonale (écrous + vis) mais aussi tête cylindrique, ou fraisée. Vous devez choisir cette rondelle pour utilisation avec toute vis de diamètre M14 et dont le diamètre de la tête de vis ne dépasse pas le diamètre indiqué sur le tableau en d2.
Quelles dimensions: rondelle plate étroite M14 mm en inox A4 ?

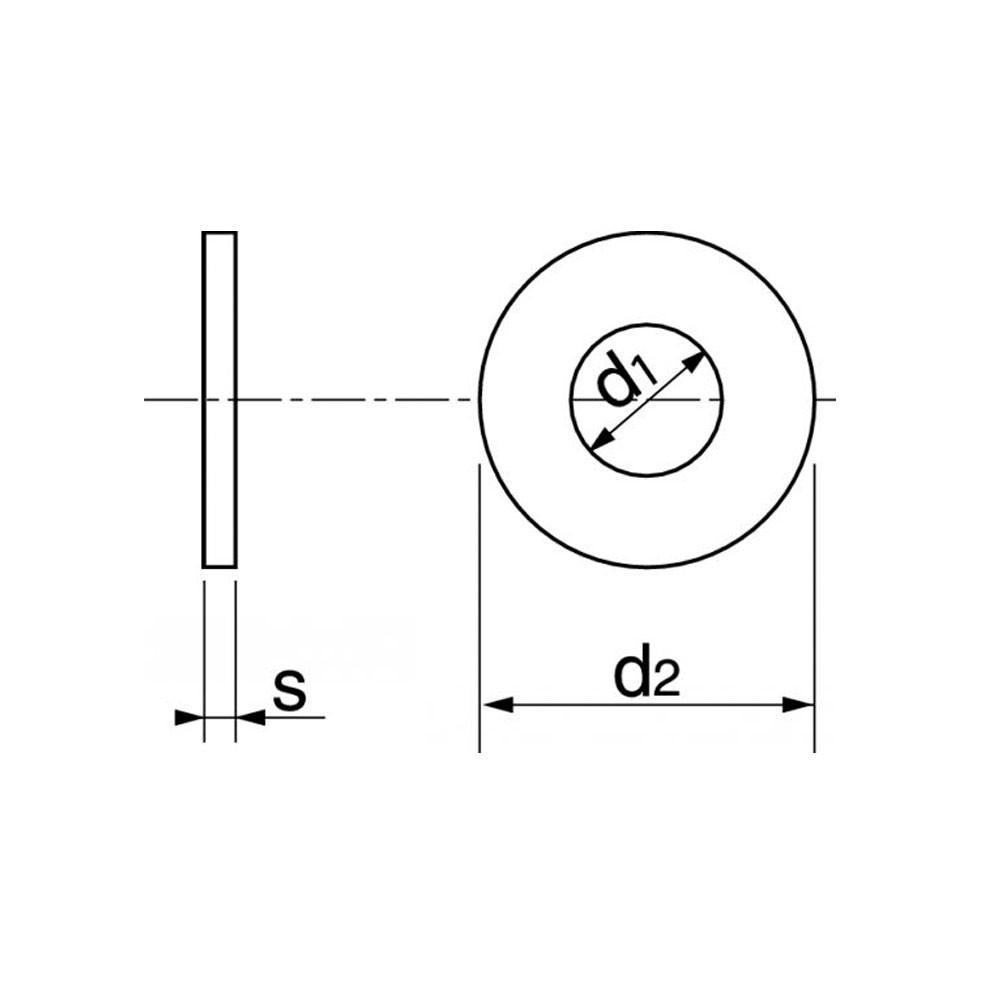

Le tableau ci dessous présente le dimentionnement des rondelles plates étroites en inox A4 : d1 est le diamètre intérieur (légèrement plus gros que le diamètre de la vis), d2 le diamètre extérieur (doit être plus gros ou de même diamètre que la tête de vis)

| d | M2 | M2,5 | M3 | M4 | M5 | M6 |
|---|---|---|---|---|---|---|
| d1 | 2.2 | 2.7 | 3.4 | 4.5 | 5.5 | 6.6 |
| d2 | 4 | 5 | 6 | 8 | 10 | 12 |
| S | 0.5 | 0.5 | 0.8 | 0.8 | 1 | 1.2 |
| d | M8 | M10 | M12 | M14 | M16 | M18 |
|---|---|---|---|---|---|---|
| d1 | 8.6 |
10.8 | 13.3 | 15.3 | 17.3 | 19.3 |
| d2 | 16 | 20 | 24 | 27 | 30 | 32 |
| S | 1.5 | 2 | 2.5 | 2.5 | 3 | 3 |
| d | M20 | M22 | M24 | M27 | M30 |
|---|---|---|---|---|---|
| d1 | 21.3 | 23.3 |
25.3 | 28.3 | 31.4 |
| d2 | 36 | 40 | 45 | 48 | 52 |
| S | 3 | 3 | 4 | 4 | 4 |
Général
- Référence —
Caractéristiques
- Diamètre en mm 14
- Composition Inox A4
- Catégorie Ecrous Boulons
- Code Barre 3604880060085
- Taille Etroite Z
- Norme NFE 25514
Références spécifiques
- EAN-13 : 3604880060085
