Ecrou H indesserrable Ø M14 mm bague nylon inox A4
Détails produit

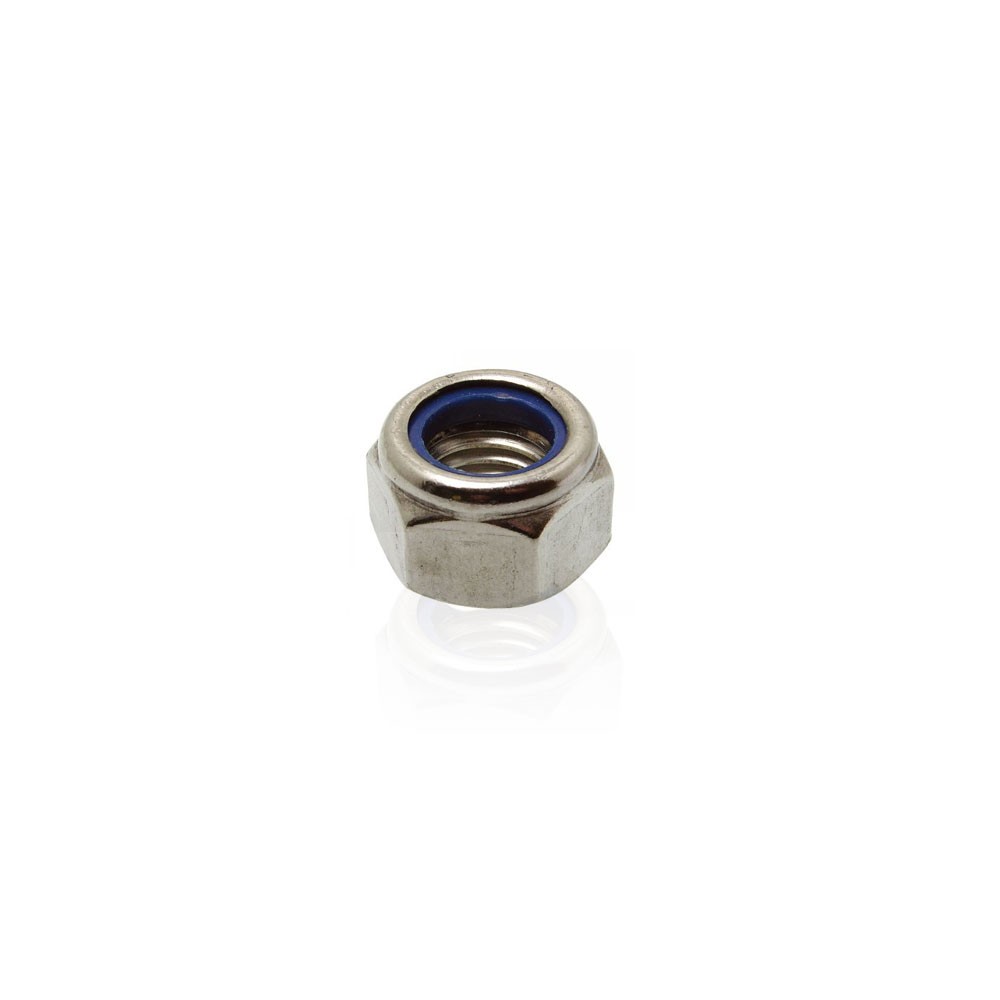

DIN 985 - L'écrou indesserrable hexagonal Ø M 14 mm empêche le desserrage à l'aide de sa bague en nylon qui se déforme en se comprimant de manière à ne pas pouvoir se desserrer. Un must, version en inox A4.
Quel outillage pour l'ecrou indesserrable M 14 mm ?
L'empreinte hexagonale 6 pans de l'ecrou indesserrable permet d'utiliser une large gamme d'outils manuels ou automatiques: clé plate, à douille, à cliquet, clé anglaise, clef à molette. En utilisation automatique on on choisira la visseuse, la boulonneuse ou encore la visseuse pneumatique à choc.
Quelles dimensions: écrou à bague nylon Ø 14 mm en inox A4 ?

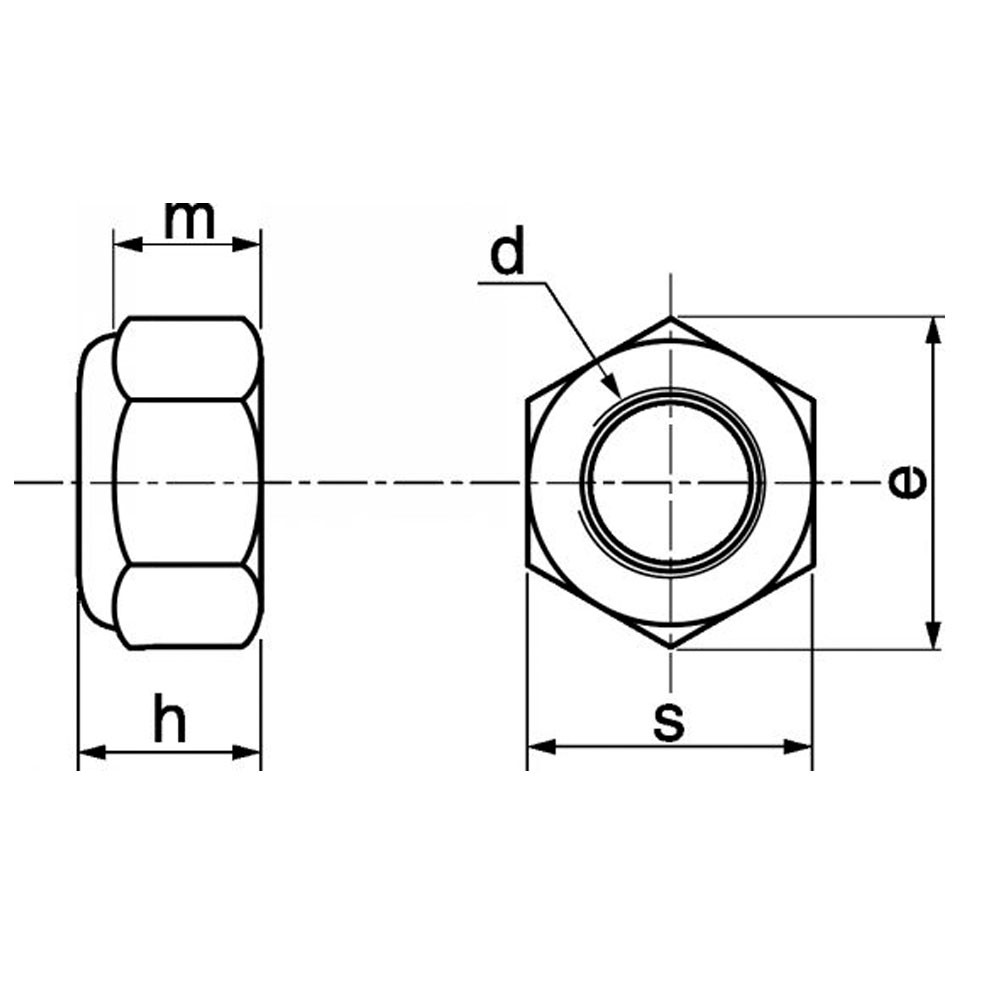

Le tableau présente le dimentionnement des écrous indesserrables à bague nylon en inox A4 : d est le diamètre de la vis, m' la hauteur minimum de l'empreinte de l'écrou, et h la hauteur totale de l'ecrou, s la taille de la clé appropriée, et e le plus grand diamètre de la tête d'écrou (important à connaître pour effectuer des réservations)

| d | M3 | M4 | M5 | M6 | M8 |
|---|---|---|---|---|---|
| e | 6.01 | 7.66 | 8.79 | 11.05 | 14.38 |
| m min | 2.4 | 2.9 | 3.2 | 4 | 5.5 |
| h | 4 | 5 | 5 | 6 | 8 |
| s | 5.5 | 7 | 8 | 10 | 13 |
| d | M10 | M12 | M14 | M16 | M18 | 20 |
|---|---|---|---|---|---|---|
| e | 18.9 | 21.1 | 24.49 | 26.75 | 29.56 | 32.95 |
| m min | 6.5 | 8 | 9.5 | 10.5 | 13 | 14 |
| h | 10 | 12 | 14 | 16 | 18.5 | 20 |
| s | 17 | 19 | 22 | 24 | 27 | 30 |
| d | M22 | M24 | M27 | M30 | M33 |
|---|---|---|---|---|---|
| e | 35.05 | 39.55 | 45.2 | 50.85 | 55.37 |
| m min | 15 | 15 | 17 | 19 | 22 |
| h | 22 | 24 | 27 | 30 | 33 |
| s | 32 | 36 | 41 | 46 | 50 |
Général
- Référence —
Caractéristiques
- Diamètre en mm 14
- Composition Inox A4
- Empreinte Hexagonale Hu
- Catégorie Ecrous Boulons
- Code Barre 3604880061747
- Pas Métrique
- Norme DIN 985
Références spécifiques
- EAN-13 : 3604880061747
