2,59 €
TTC
La boite de

Détails produit

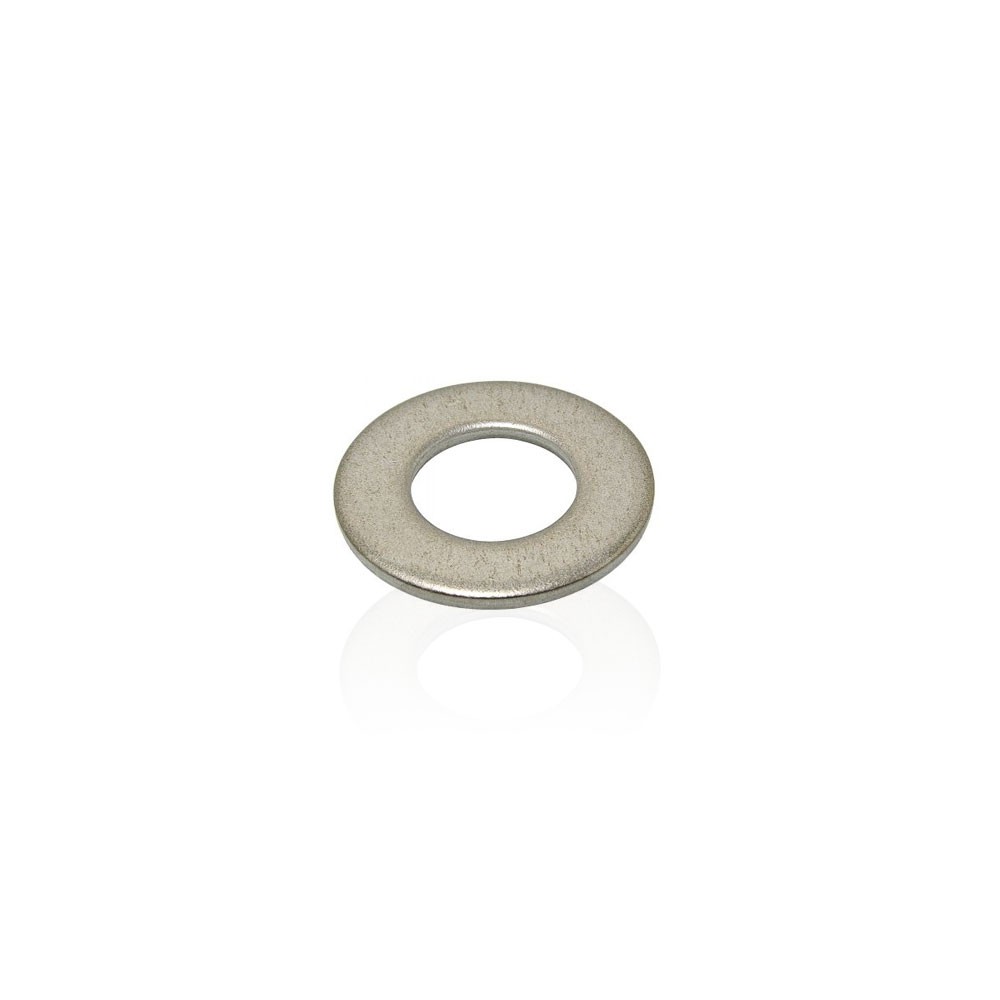

NFE 25513-25514 - La rondelle plate Type M 4 de taille moyenne en inox A4 est très répendue en mécanique, elle est conçue pour préserver le support sans que la surface de la pièce à serrer ne soit déteriorée par le frottement du au serrage. Inox A4 pour environnement corrosif, pollué ou marin.

Quelle vis utiliser avec la rondelle plate M 4 ?

La rondelle plate moyenne est la plus utilisée avec la boulonnerie à métaux tête hexagonale (écrous + vis). Vous devez choisir cette rondelle pour utilisation avec toute vis de diamètre M4 et dont le diamètre de la tête ne dépasse pas le diamètre indiqué sur le tableau en d2.

Quelles dimensions: rondelle en inox A4 plate moyenne M4 mm  ?

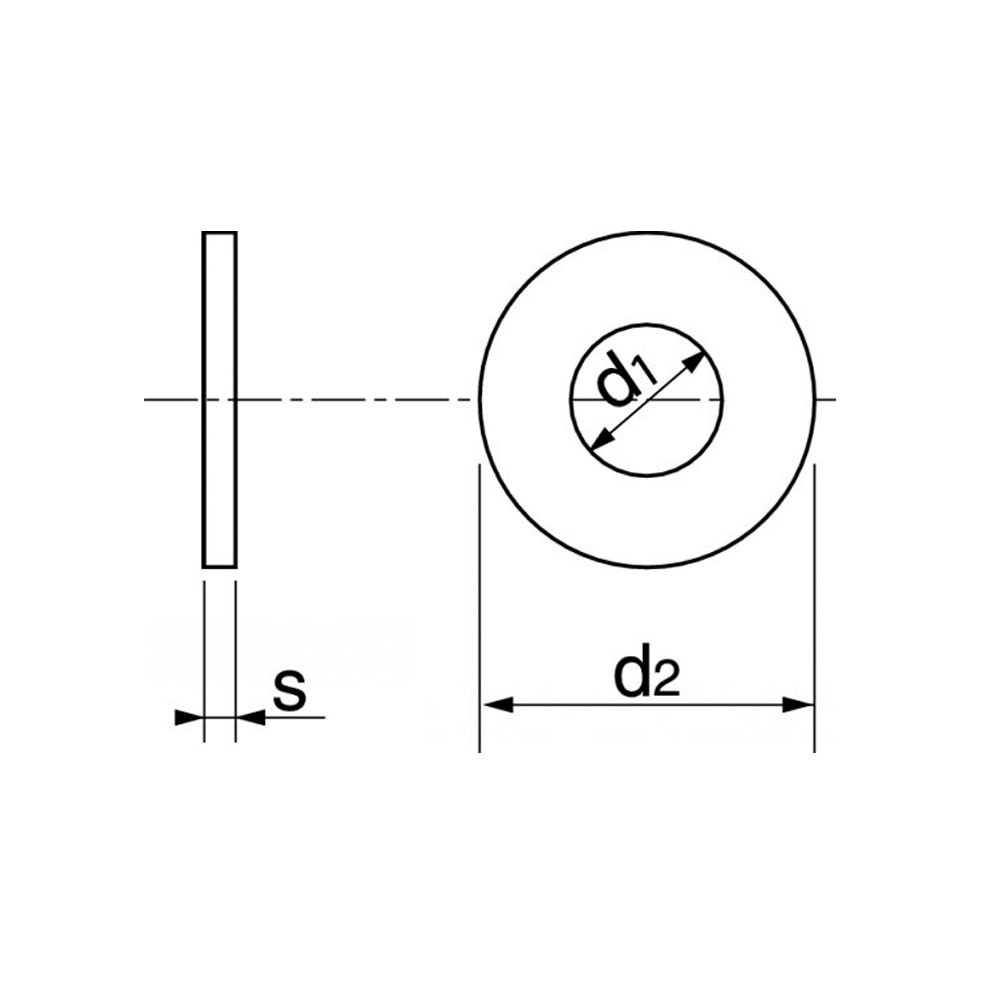

Ce tableau présente le dimentionnement des rondelles plates moyennes en inox A4 : d1 est le diamètre intérieur (légèrement plus gros que le diamètre de la vis), d2 le diamètre extérieur (doit être plus gros ou de même diamètre que la tête de vis)

rondelle en Inox A4 plate moyenne type M 4

d M2 M2,5 M3 M4 M5 M6
d1 2.2 2.7 3.4 4.5 5.5 6.6
d2 5.5 7 8 10 12 14
S 0.5 0.5 0.8 0.8 1 1.2



d M8 M10 M12 M14 M16 M18 M20
d1

8.6

10.8 13.3 15.3 17.3 19.3 21.3
d2 18 22 27 30 32 36
S 1.5 2 2.5 2.5 3 3 3



d M22 M24 M27 M30 M33 M36 M39
d1

23.3

25.3 28.3 31.4 34.6 37.6 40.6
d2 45 50 55 60 65 70 75
S 3 4 4 4 5 5 6

Général

  • Référence —

Caractéristiques

  • Diamètre en mm 4
  • Composition Inox A4
  • Catégorie Ecrous Boulons
  • Code Barre 3604880059713
  • Taille Moyenne M
  • Norme NFE 25513-25514

Références spécifiques

  • EAN-13 : 3604880059713
